ABSTRACT

Questo saggio scientifico esplora in dettaglio il fenomeno delle correnti di corto circuito (c.c.) nelle reti elettriche trifasi. Si analizzano le cause e le conseguenze di tali eventi, che rappresentano una delle principali minacce alla sicurezza e all’integrità dei sistemi di potenza. Il documento si concentra sulle caratteristiche delle c.c., distinguendo tra componenti simmetriche e asimmetriche, e sull’importanza del loro calcolo per il dimensionamento delle apparecchiature di protezione. Vengono presentati i metodi analitici più comuni per la determinazione delle c.c. massime, con particolare enfasi sul metodo delle componenti simmetriche. Infine, si descrive un’applicazione software, sviluppata in Python con un’interfaccia grafica, per il calcolo della corrente di c.c. istantanea utilizzando il metodo numerico di Eulero.

Scarica il saggio in versione PDF

SOFTWARE IN PYTHON PER IL CALCOLO DELLA CORRENTE DI CORTO CIRCUITO CON IL METODO DI EULERO

Il software è stato progettato per essere uno strumento didattico e pratico che dimostri il comportamento dinamico di una corrente di corto circuito in un semplice circuito R-L. L’approccio numerico del metodo di Eulero, sebbene non il più preciso, è stato scelto per la sua semplicità e per la sua efficacia nel mostrare passo dopo passo l’evoluzione della corrente.

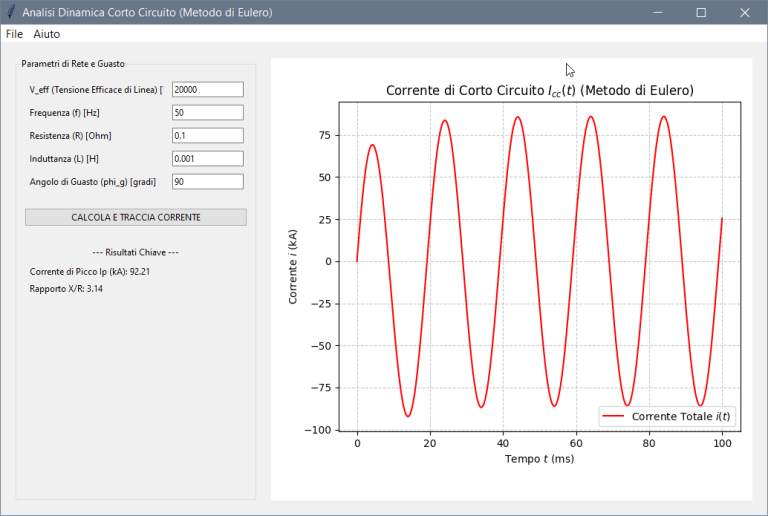

Il programma Python utilizza il metodo di Eulero per calcolare la corrente di corto circuito, con un’interfaccia grafica utente (GUI) creata con la libreria Tkinter.

La scelta di Python e tkinter è dettata dalla loro facilità d’uso e dalla loro portabilità, rendendo lo strumento accessibile a chiunque abbia un interprete Python installato.

Sotto potete trovare il link per scaricare il file zippato che contiene :

– Leggimi.txt (Breve spiegazione dello sviluppo del software).

– Calcolo_dinamico_Icc.py (Programma sorgente scritto in python).

– Requirements.txt (File delle dipendenze dalle librerie).

– Calcolo_dinamico_Icc.py (Eseguibile per WindowsOS).



Scarica il file Zip.
